產品簡介

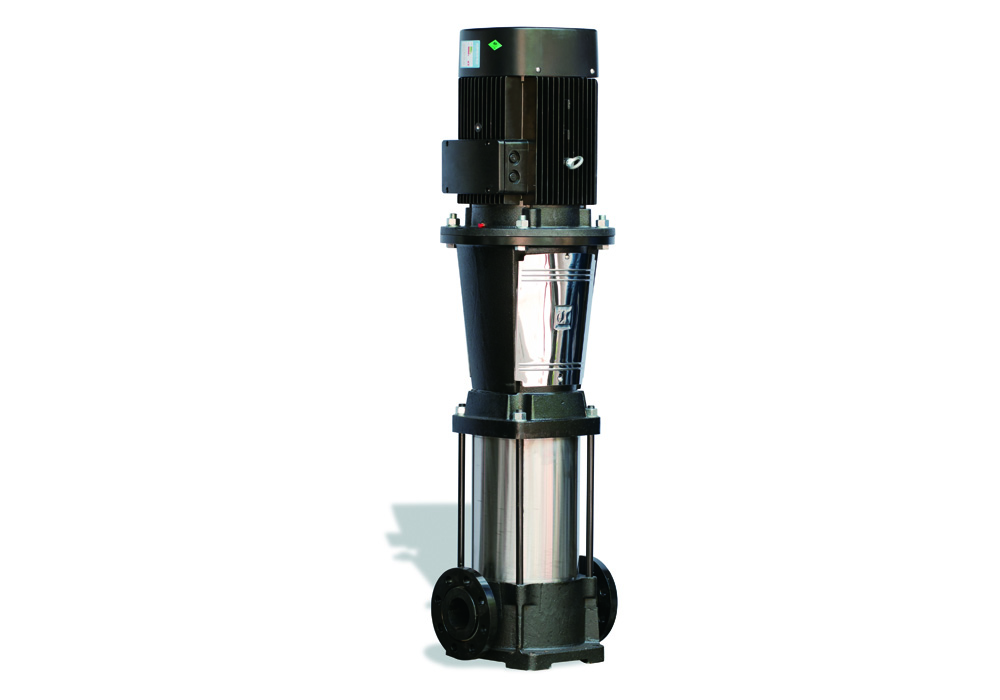

凱泉輕型立式多級離心泵，分為KQDP型、 KQDQ型。適用于建筑給水、鍋爐供水、 空調冷卻、熱水循環、消防等場合，可輸送清水或類似于清水的液體，   KQDQ型還可用于飲料、醫藥等領域。

KQDP輕型立式多級離心泵主要零件如葉輪、 導葉中段、 軸等用不銹鋼制造(部分過流部件的材質為鑄鐵)。剛性聯軸器傳動。泵體積小、重量輕、振動小、噪音低、抗腐蝕，高效節能、外型美觀。

KQ DQ輕型立式多級離心泵， 其全部過流部件均為不銹鋼制造。

KQDP、 KQDQ輕型立式多級離心泵的進出口在同一直線， 方便用戶的管路連接。 泵軸封采用集裝式機械密封，無泄漏。機封維修方便，更換機封時，不需要拆泵。配用電機的能效標準為國家二級或三級。其效率高，絕緣等級高， 防護等級高。

本產品符合GB/T5657 <<離心泵技術條件(ⅲ)>>標準。

工作條件

轉          速: 2900r/min(50Hz)

液          體:清潔水或理化性能類似于水的液體

液  體  溫  度:-20~105℃

環  境  溫  度:最大＋40℃，海拔高度小于1000m。

流  量  范  圍:0.8~130m3/h

揚  程  范  圍:16~263m

最大運行壓力: KQDP、 KQDQ型吸入口壓力+泵最大壓力≤2. 5Mpa且進口壓力≤1 .0Mpa

最大吸上高度:

用戶使用時， 應考慮各種因素對使用的影響， 其最大吸上高度H應低于下面計算值(負值為倒灌)。 否則，泵將不能正常工作。

H=Pb×10.2－NPSH－Hf－HV－HS

Pb=當?shù)卮髿鈮篵ar(海平面1 bar)         NPSH=汽蝕余量m

Hf=管路損失m         HV=液體飽和蒸汽壓m

HS=安全余量 m(最小0. 5m)

例：假設大氣壓Pb=1bar， 泵汽蝕余量NPSH=2m， 吸入管路損失Hf=2m，

(1)當液體溫度20℃時，飽和蒸汽壓 HV=0.23m

H=1×10.2－2－2－0.23－0.5=5.47m

(2)當液體溫度85℃時， 飽和蒸汽壓 HV=6. 08m

H=1×10.2－2－2－6.08－0. 5=-0.38m泵需倒灌

泵輸送的液體溫度不一致， 泵的其它使用條件一致時， 其吸上高度也不同。
